Rohrformteile nach DIN EN / DIN
Rohrformteile sind wichtige Bestandteile in jedem Rohrleitungssystem. Wenn es um Rohrbogen, T-Stücke und Reduzierungen und Kappen nach DIN EN 10253 geht, können Sie sich auf rff verlassen.

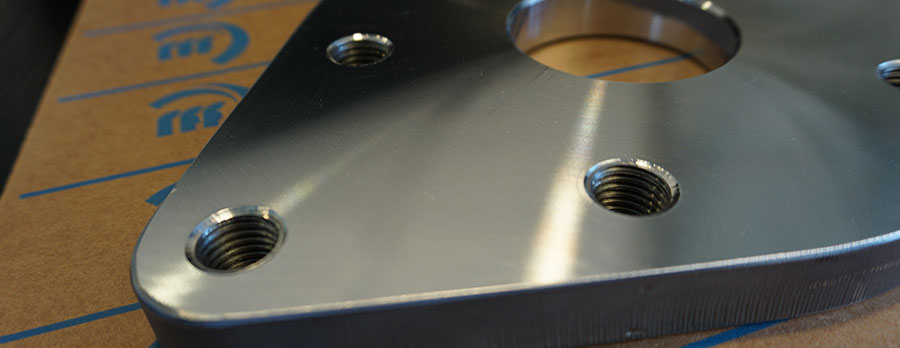

Unser Lieferprogramm deckt alle gängigen Ausführungen und Abmessungen in unterschiedlichen Werkstoffen sowie speziell angearbeitete Rohrformteile aus Blech und Rundstahl ab.
Ausführungen und Normen
Rohrformteile nach DIN EN 10253 sind in vielfältigen Ausführungen genormt. Daher ist es ratsam, dass Sie die gängigen Varianten im Bedarfsfall anfragen, um eine Information zur Verfügbarkeit zu erhalten.
Download mit Login. Bitte melden Sie sich an oder registrieren Sie sich für unsere Mediathek.
| Ausführungen nach | DIN EN 10253 | DIN |  Datenblatt |
|---|---|---|---|

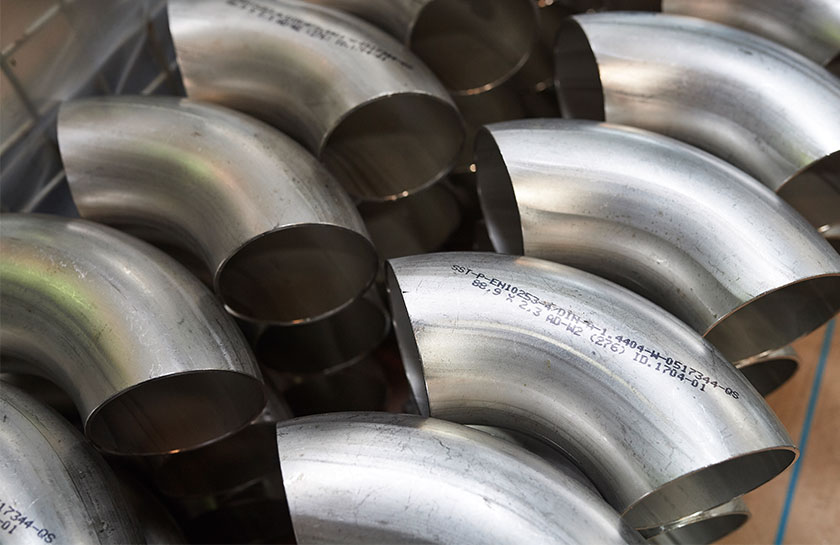

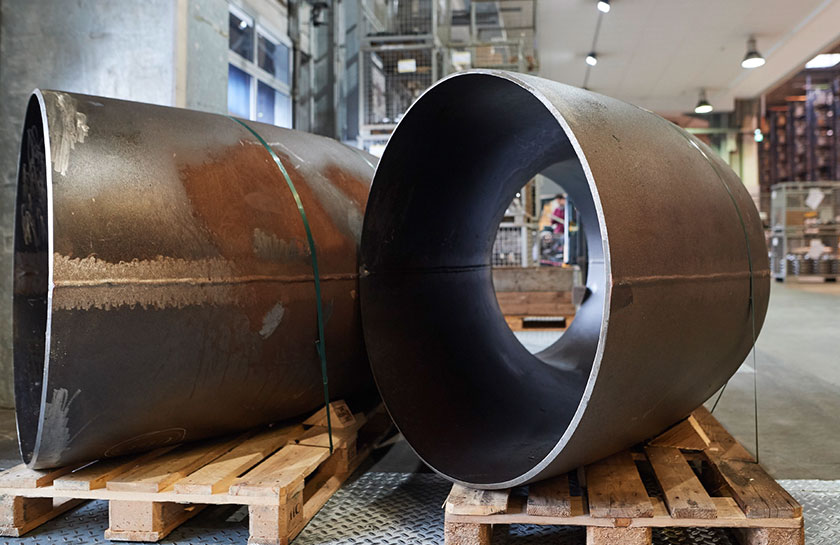

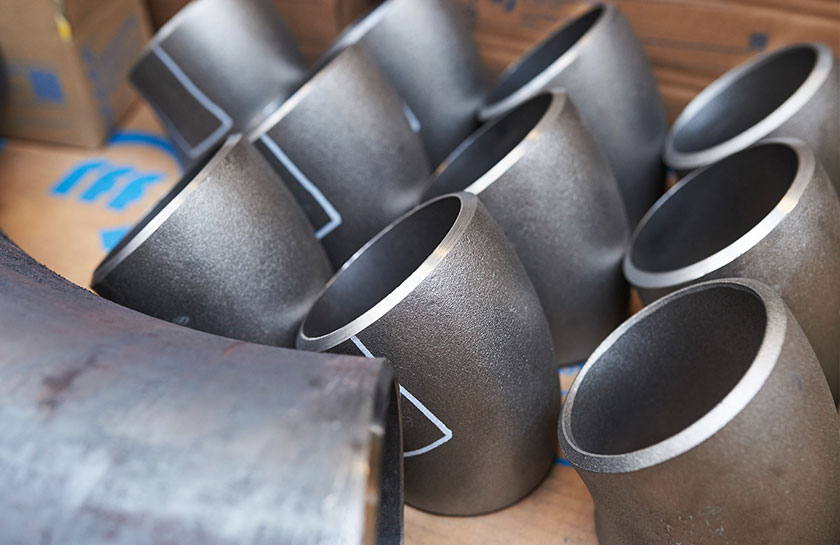

| Rohrbogen, nahtlos und geschweißt | |||
| Bauart 3D, Typ A / C-Stahl Bauart 3D, Typ A / C-Stahl Bauart 2D, Typ A / C-Stahl Bauart 5D, Typ A / C-Stahl Bauart 3D, Typ A / Edelstahl-rostfrei Bauart 3D, Typ A / Edelstahl-rostfrei Bauart 2D, Typ A / Edelstahl-rostfrei Bauart 5D, Typ A / Edelstahl-rostfrei Rohrbogen Typ B auf Anfrage |
Teil 1 Teil 2 Teil 2 Teil 2 Teil 3 Teil 4 Teil 4 Teil 4 |
2605-1 2605-1 2605-1 2605-1 2605-1 2605-1 |
Download Download Download Download Download Download Download Download |

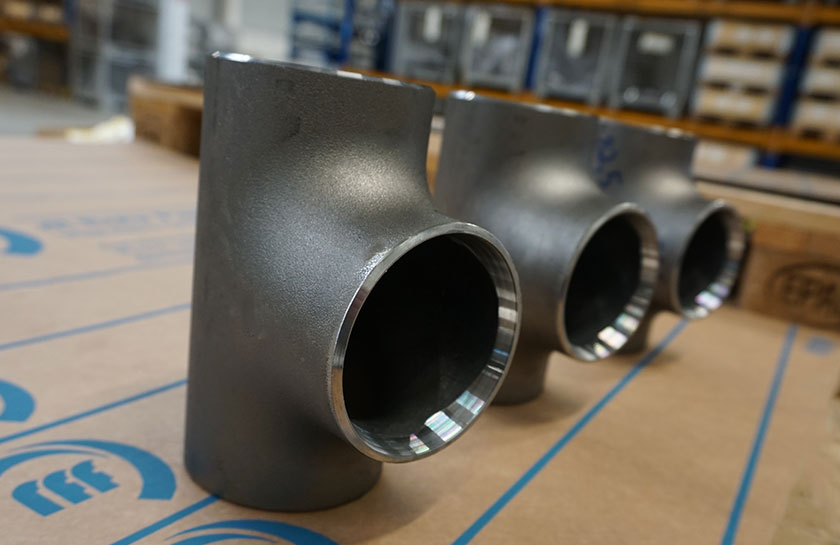

| T-Stücke, nahtlos und geschweißt | |||
| Typ A / C-Stahl Typ A / Edelstahl-rostfrei Abgang geschweißt / Edelstahl-rostfrei T-Stücke Typ B auf Anfrage |
Teil 2 Teil 4 Teil 4 / Tabelle A.4 |
2615-1 2615-1 2615-1 |
Download Download Download |

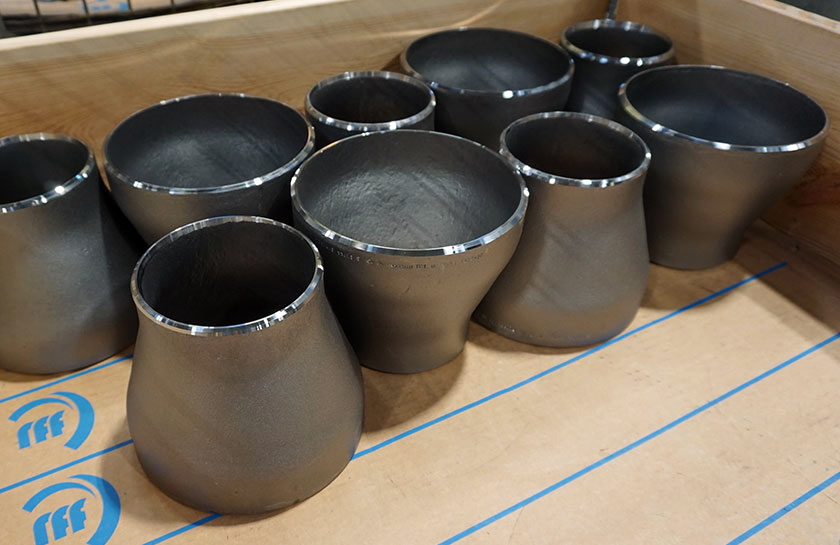

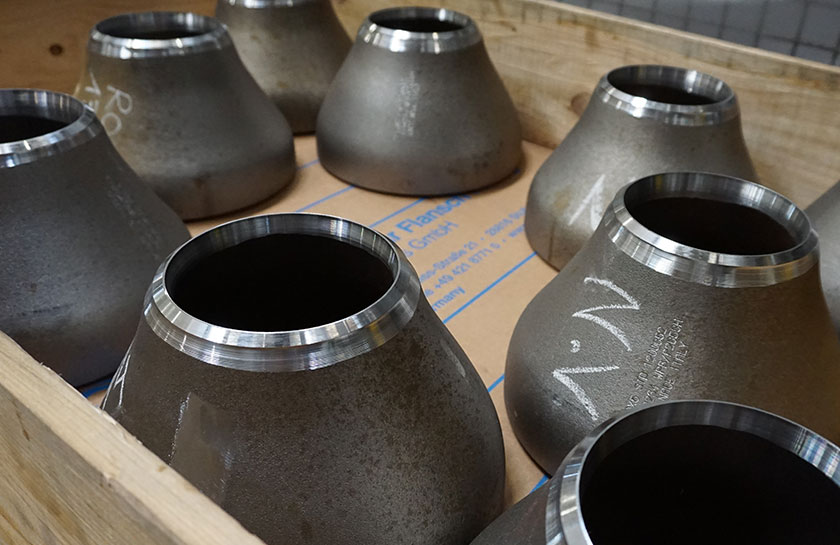

| Reduzierstücke, nahtlos und geschweißt | |||
| Konzentrisch, Typ B / C-Stahl Exzentrisch, Typ A / C-Stahl Konzentrisch, Typ B / Edelstahl-rostfrei Exzentrisch, Typ A / Edelstahl-rostfrei |
Teil 2 Teil 2 Teil 4 Teil 4 |
2616-2 2616-1 2616-2 2616-1 |
Download Download Download Download |
| Kappen | |||
| Typ B / C-Stahl Typ B / Edelstahl-rostfrei |
Teil 2 Teil 4 |
2617 2617 |
Download Download |
| Weitere Rohrformteile | |||
| Reduzierstücke mit geraden Enden Sattelstutzen Einschweißbögen Klöpperböden Korbbogenböden Vorschweißbördel PN 6 Vorschweißbördel PN 10 Rohrbiegungen mit Sonderradien Spezielle Fittings aus Blech, Rundstahl und nach Zeichnung |
Teil 4 / Tab. A.6 |
2618 2619 28011 28013 2641 2642 |
Download Download Download Download Download Download |
Allgemeine Informationen
| Informationen zu | für Rohrformteile nach | Datenblatt |
|---|---|---|
| Wanddicken | DIN EN 10253-2 / DIN ISO | Download |
| Grenzabmaße / Toleranzen | DIN EN 10253-2 | Download |
| Wanddicken | DIN EN 10253-4 | Download |
| Grenzabmaße / Toleranzen | DIN EN 10253-4 | Download |
Materialgüten
| Werkstoffauswahl | Werkstoffgruppen |
|---|---|
| S235 | Unlegiert |
| P235GH, P250GH, P265GH | Unlegiert warmfest |
| 16Mo3, 13CrMo4-5, 10CrMo9-10, 12CrMo19-5 | Legiert warmfest |
| P265NL | Kaltzäh |
| P355NH / NL1 | Feinkornbaustahl |
| L290NE, L360NE | Stahlleitungsrohrgüten |
| 1.4301, 1.4306, 1.4307, 1.4541 | Edelstahl-rostfrei / V2A-Reihe |
| 1.4401, 1.4404, 1.4571 | Edelstahl-rostfrei / V4A-Reihe |
| 1.4529, 1.4539, 1.4547 | Edelstahl-rostfrei / V5A-Reihe |
| 1.4410 (Superduplex), 1.4462 (Duplex) | Duplex / Superduplex |
Abmessungen
Aus den Normen ergeben sich vielfältige Möglichkeiten. Die Verfügbarkeit einzelner Abmessungen und Wanddicken ist eingeschränkt und sollte im Vorfeld bei uns angefragt werden.
Bearbeitungen und Modifikationen
Mit unserem TÜV-zertifizierten Bearbeitungsservice können wir Rohrformteile nach DIN und DIN EN für alle Anforderungen gemäß Kundenspezifikation sägen, fasen, beidrehen, strahlen, beschichten und markieren.
Das passt zu unseren DIN EN Rohrformteilen
Produktkataloge
Informationen rund um Rohre, Flansche, Rohrformteile und Rohrzubehör nach DIN, EN und ASME finden Sie auch in unserer Mediathek.
Download mit Login. Bitte melden Sie sich an oder registrieren Sie sich für diesen Service.
Rohre DIN EN
Überzeugende Vielfalt
Hier finden Sie nahtlose und geschweißte Rohre für druckgeführte Anwendungen DIN EN 10216 und 10217, Präzisionsstahlrohre DIN EN 10305 und Leitungsrohre DIN EN ISO 3183.

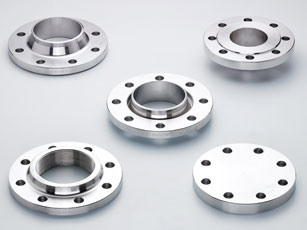

Flansche DIN EN / DIN
